三分钟带你速览系列之 MIPI CSI 接口

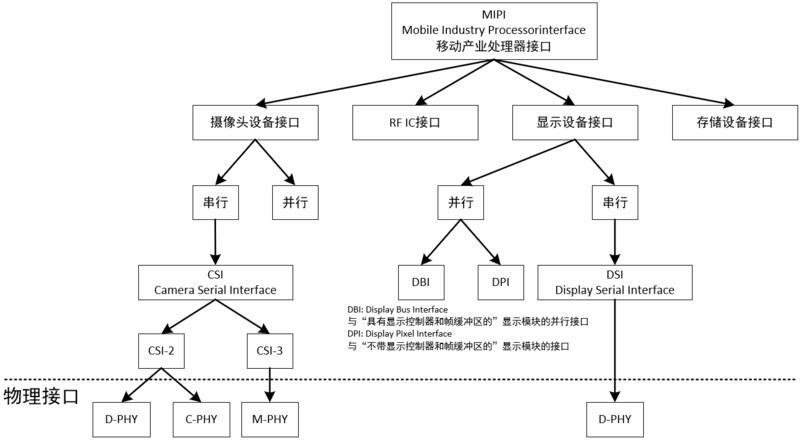

一、MIPI 基础认知

MIPI联盟制定整套嵌入式串行接口标准，覆盖摄像、显示、音频、车载、射频等，不是单一协议。

1. 显示类：并行DBI/DPI、串行DSI（屏幕通用）

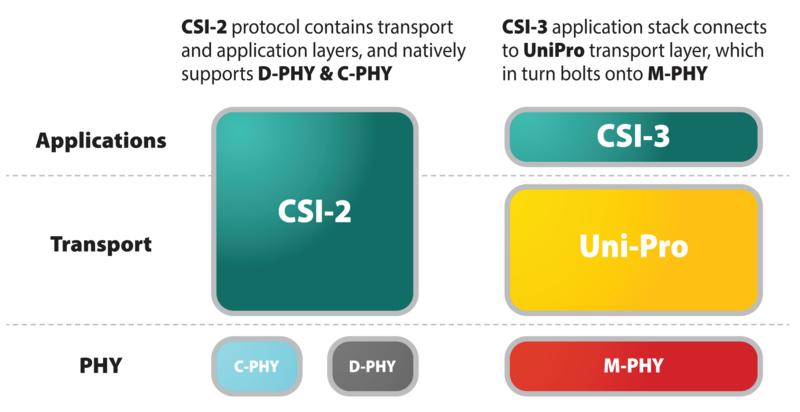

2. 摄像类：CSI（图像传输），主流CSI-2，新一代CSI-3

3. 配套PHY物理层：CSI/DSI通用D-PHY，高速场景用C-PHY；车载长距离用A-PHY

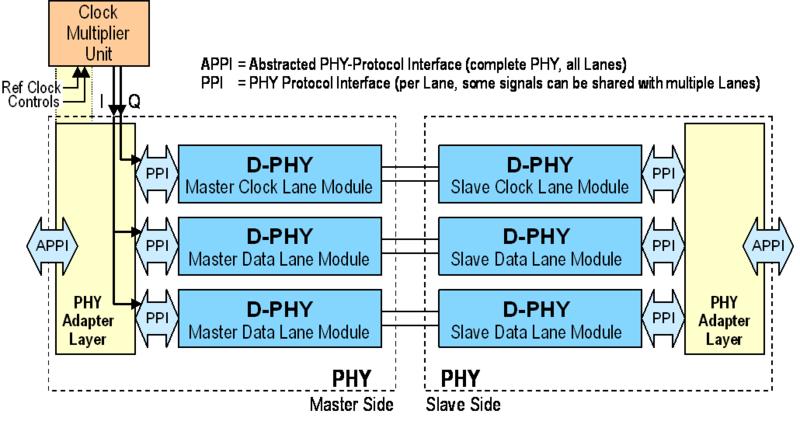

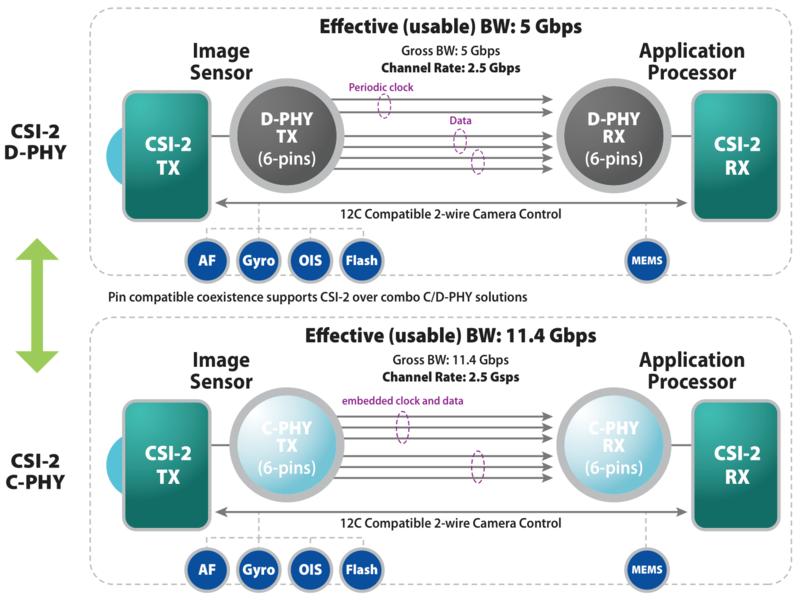

D-PHY vs C-PHY（实操区分）

  • D-PHY：1组时钟Lane+1~4组差分数据Lane，单Lane速率上限约2.5Gbps，手机/消费摄像最普及

  • C-PHY：无独立时钟线，每组数据线自同步，单Lane带宽更高，高端高像素摄像、大屏常用

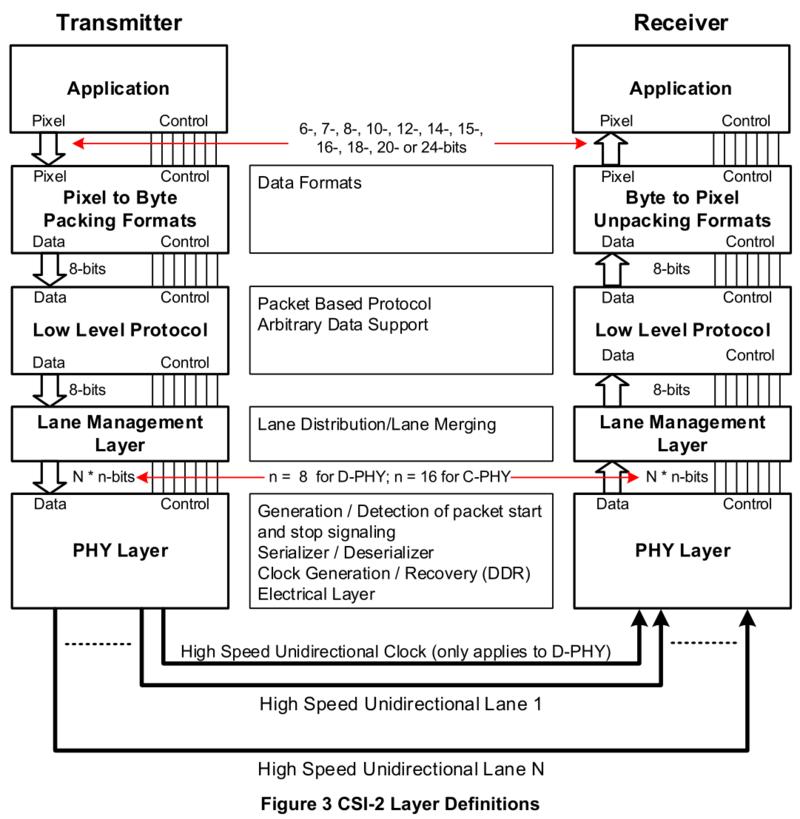

二、CSI-2完整分层（数据流逻辑）

五层结构，sensor发、SOC收双向逆流程

1. 应用层：发送端sensor出RAW/YUV图像；接收端SOC做ISP图像处理（AE/AWB/降噪）

2. 像素打包层：把不等位深像素（RAW10/RGB888）统一转8bit字节流，收发互转

3. 底层LLP协议层：封装长短数据包，加ECC包头校验、CRC包尾校验；支持4路虚拟通道同时传多路画面，带帧/行同步指令

4. Lane通道管理层：多Lane分流分发，接收端合并还原原始数据流，1/2/3/4Lane灵活适配带宽

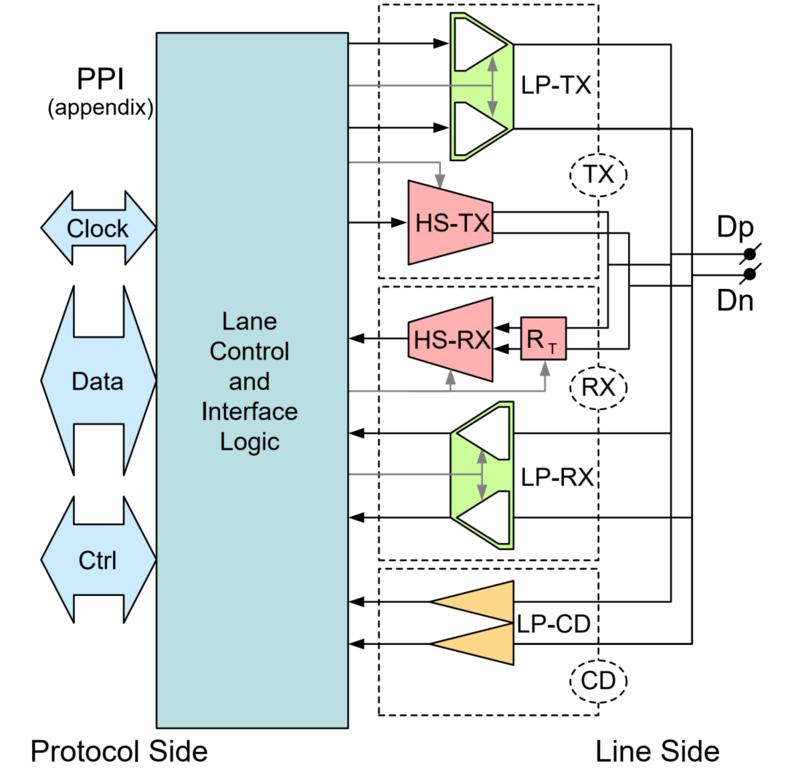

5. D/C-PHY物理层：差分高速串行收发，定义电气电平、启停标识SoT/EoT

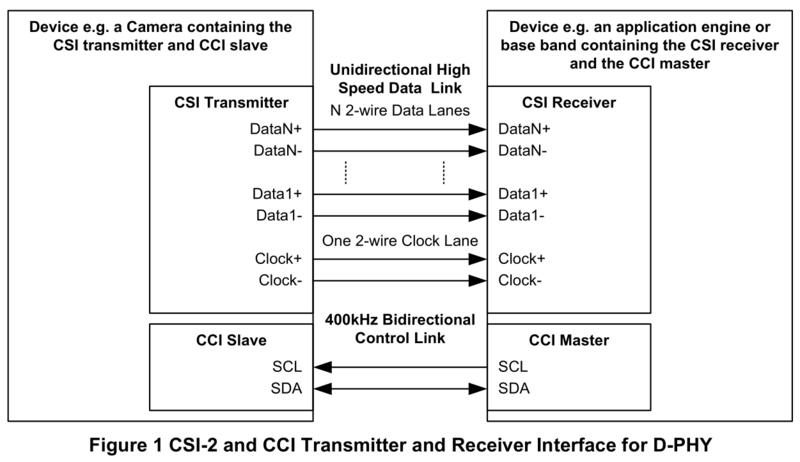

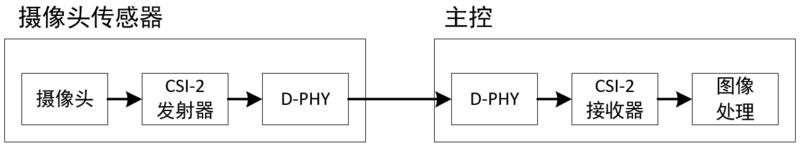

三、两大硬件链路：图像通道+控制通道

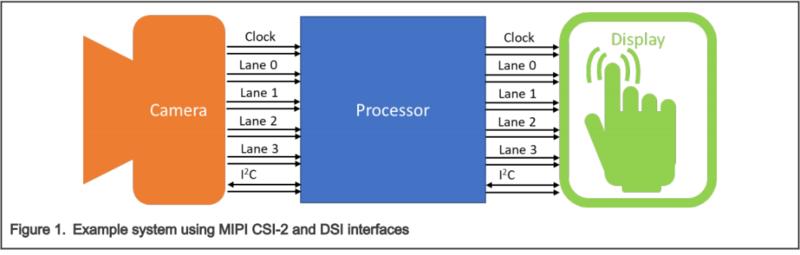

  1. CSI高速数据通道（单向）

sensor端CSI-TX，SOC端CSI-RX，只传图像像素，分两种工作模式

  • HS高速模式：差分低压信号（100~300mV），80M~2.5Gbps，传输画面主体

  • LP低功耗模式：单端0~1.2V电平，最高10Mbps，仅Lane0支持，用于寄存器指令、低功耗休眠切换

D-PHY三种LP子模式：

1. 控制模式：链路空闲保持
2. Escape模式：下发初始化、复位指令（LPDT低速传输）
3. ULPS超低功耗：无数据时休眠降功耗

  1. CCI控制通道（I2C子集，双向）

就是sensor寄存器调试总线，SOC做主机Master，sensor从机Slave，400kHz~数Mbps速率。

  • RAW原生sensor从地址：0x66/0x67（011011X）
  • YUV输出sensor从地址：0x76/0x77（011110X）
  • 支持单/连续读写、8/16位寄存器寻址，所有sensor曝光、增益、分辨率配置都靠CCI下发

四、CSI-2数据包规则

分长包、短包，首尾固定SoT传输起始、EoT传输结束标识

1. 长包：承载YUV/RGB/RAW图像像素，带16位CRC校验防花屏

2. 短包：仅传同步指令（帧起始FS、行起始LS）、状态信号，带8位ECC纠错

五、SOC端硬件通路

Camera硬件流水线：
Sensor(MIPI CSI) → MIPI Parser解析 → ISP图像处理 → VIPP缩放/水印 → DRAM内存

驱动框架基于Linux V4L2媒体子系统，分层适配：

1. sensor驱动：上下电、寄存器初始化
2. MIPI/CSI控制器驱动：解析差分串行数据流
3. ISP驱动：3A、降噪、色彩校正
4. VIPP缩放子设备：多路预览/编码输出
调试节点：/dev/videoX，加载顺序必须先v4l2底层模块，再sensor驱动，最后v4l2视频层

六、补充实操要点

1. 信号花屏排查：优先查MIPI排线阻抗、Lane数量匹配、LP/HS时序；其次核对YUV字节序、sensor时钟极性

2. 双摄方案：双CSI输入，ISP分时TDM离线处理，设备树分别配置两路sensor复位/电源/CCI地址

3. 行业场景：手机、IPC监控、车载摄像头统一用CSI-2；车载长距离摄像升级A-PHY物理层
